一、產品說明

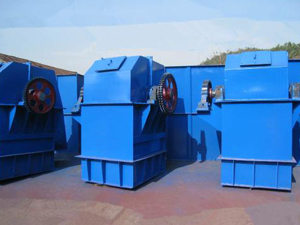

HL型斗式提升機由機尾部件、機頭部件、中間節、斗鏈組件以及驅動裝置組成。全封閉機殼，設備運行時無物料泄漏，提升輸送鏈采用鍛造環鏈結構。頭部驅動裝置設置逆止器，逆止可靠。設備的進出料口、提升高度均可根據現場工藝要求靈活布置。
·采用混合式或重力式卸料方式卸料。
·牽引輸送鏈采用重錘杠桿式重力自動張緊裝置，_提升鏈在運行中始終保持適度的張緊狀態使設備處于_運行狀態。
·HL型斗式提升機按JB3926-85《垂直斗式提升機》標準設計，應優先選用。
二、使用范圍
·TH、HL型斗式提升機采用環鏈結構，適用于垂直輸送無磨琢性或半磨琢性性的粉狀、粒狀、小 塊狀的物料，如糧食、煤、水泥、碎礦石等。輸送高度可達40m，物料溫度不_過2500C。
1、按料斗形狀分為兩種：S制法--帶有深圓底形料斗；Q制法--帶有淺圓底形料斗。
2、按上部區段卸料口的形式分為兩種：X1 制法--帶有傾斜法蘭的卸料口；X2 制法--帶有水平法蘭的卸料口。
3、按下部區段進料口的形式分為兩種：J1 制法--進料口的斜面與水平面成45度角；J2 制法--進料口的斜面與水平面成60度角。
4、按中間機殼側面檢視門的位置分為四種：K1 制法--中間機殼側面帶有下端左檢視門；K2 制法--中間機殼側面帶有下端右檢視門；K3 制法--中間機殼側面帶有上端左檢視門；K4 制法--中間機殼側面帶有上端右檢視門。
5、按中間機殼端面檢視門的位置分為兩種：Z1 制法--中間機殼端面帶有下端檢視門；Z2 制法--中間機殼端面帶有上端檢視門。
6、按傳動裝置對提升機的相對位置分為兩種：左裝--傳動裝置在左側；右裝--傳動裝置在右側。
我公司生產的
HL型斗式提升機由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。
